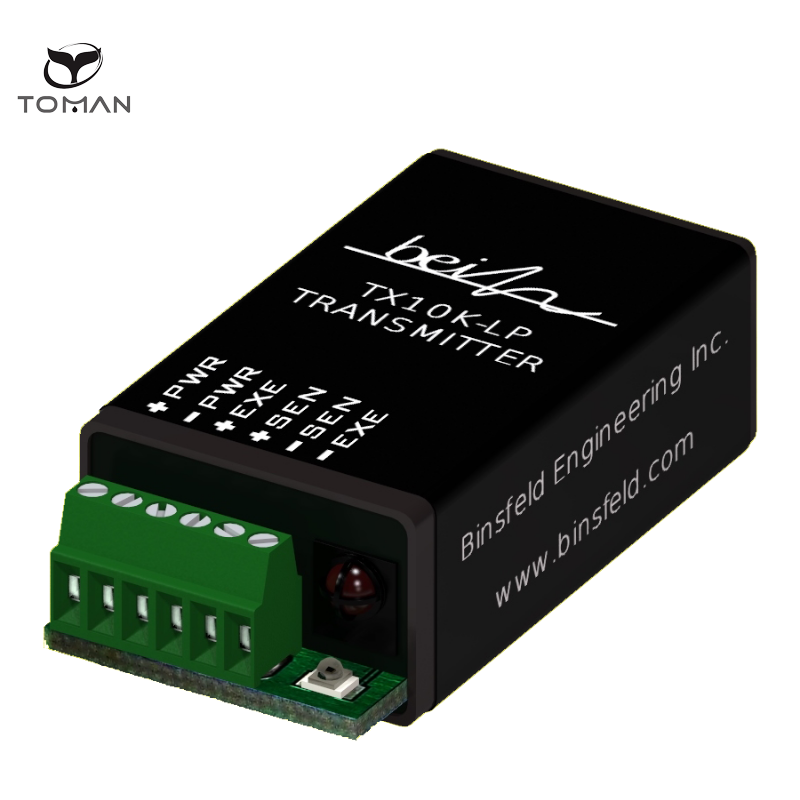

TT10K LP

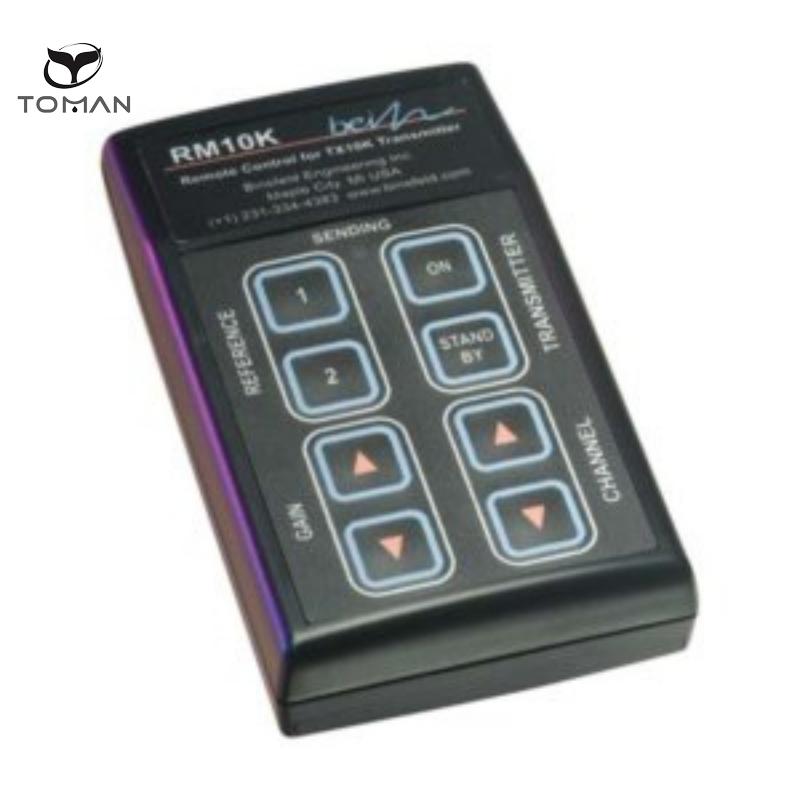

Binsfeld RM10K

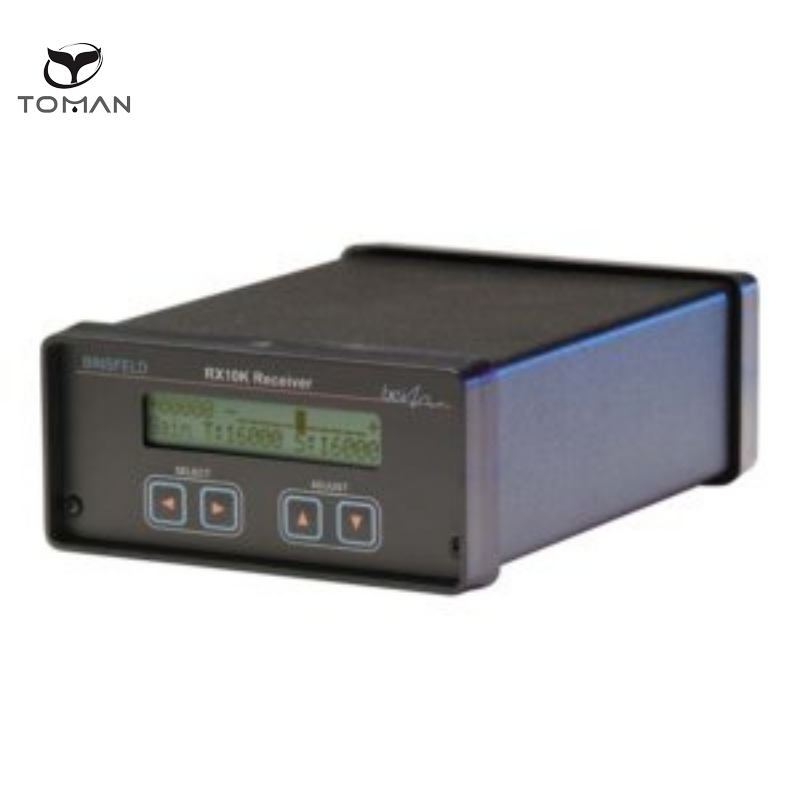

Binsfeld RX10K
TT10K-LP只有0.7英寸高 / 低功耗 / 适用任何尺寸的轴 / RS-232数字输出

TorqueTrak 10K-LP(TT10K-LP低剖面)遥测系统让实时测量在线扭矩比以往任何时候更容易。只需将无线扭矩发射机、电池和对扭矩敏感的应变片安装到轴上,即可将几乎任何一根轴转换为一套转动的扭矩测量传感器。TorqueTrak 10K-LP(低剖面) 只有 0.70 英寸高,非常适合径向间隙(轴周围区域)很小的应用,比如车辆驱动轴。

使用红外遥控器可以调节发射器增益、激活遥控分流校准模式或者将发射机切换到低功耗待机模式。 接收机的多行 LCD 显示屏和键盘使系统调节简单明了。发射机坚固耐用,其低功耗性能比 TorqueTrak 10K更能延长电池的续航时间,精密的电子元器件保证扭矩数据的输出精确且可靠。

推荐产品

特性 & 优点 易于安装 – 转子和定子是独立的,并用螺栓固定在轴上。无需拆卸机器或修改轴。 坚固的结…
  • 易于安装 – 转子和定子是独立的,并用螺栓固定在轴上。无需拆卸机器或修改轴。
  • 坚固的结构 – 坚固的硬件和电子设备,专为要求苛刻的环境而打造。
  • 运行可靠 – 感应式供电和数据传输。定子和转子之间有足够的间隙,从而无表面磨损。
  • 系统状态指示灯 – 可一目了然地确认设备运行是否正常。加快故障处理的速度。
  • 易于安装的转子 –转子的设计可适应轴径的微小变化,使用标准工具夹紧在轴上。
  • 易于通讯 – 与 PC 或 PLC 的高速双向通信链路接口。用户可选择的采样率高达 4800 采样数/秒。
  • 产品支持 – 无论是售前还是售后支持,都以 BEI 久经考验的客户服务能力为坚强后盾。

10 – 30 VDC @ 10 W (常规), 15 W 最大)

扭矩传感器输入:

桥式应变片, 350 Ω (标准), 120 Ω (最小)
输入量程: 0.025 ~ 32 mV/V,用户可选择
分流校准: 2 档用户可选: 1 mV/V 和 0.2 mV/V (350 Ω桥式)

扭矩传感器分辨率:

15 位 (32,768 点)

输出

波特率

采样率

带宽

信号延迟

RS4221200 ~ 460.8K*9.375 ~ 4800 采样数/秒*3 ~ 1000 Hz1 ~ 1700 毫秒**
RS485 (Modbus RTU)9600 ~ 460.8K*最大~240 采样数/秒***最大~ 80 Hz***1 ~ 1700 毫秒**

模拟信号 (+/- 5V, 0-5V, +/ -10V, 0-10V)

460.8K (固定)9.375 ~ 4800 采样数/秒*3 ~ 1000 Hz*1.8 ~ 1860 毫秒**

*用户可配置
**取决于采样速率
***取决于 Modbus 波特率和轮询率

轴转速和方向:

每转测量一次
分辨率:1 5 位 (32,768 点), 自动量程

精度:

零点误差: ±0.1% FS (最大), 量程误差: ±0.2% (最大)

工作环境:

-40° ~ +70° 无冷凝

规格如有更改,恕不另行通知。
