● 回声显示网具的扩张和鱼获进网情况
● 回声图像显示底纲和海底的距离,网具是否触底
● 深度数据
● 温度数据
● 纵摇和横摇数据
● 传感器到海底或底纲的距离

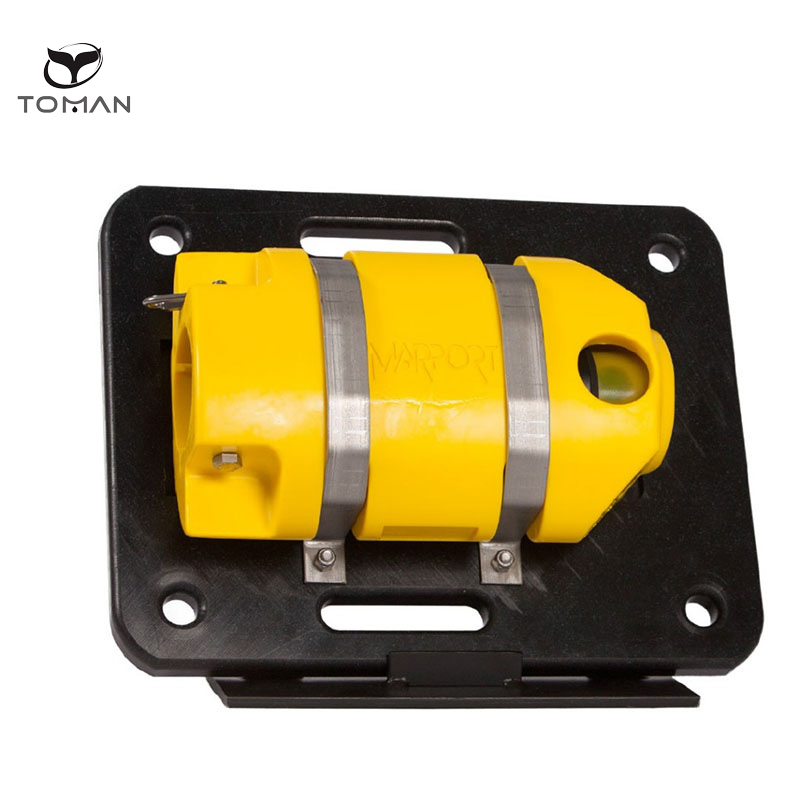

产品特征
规格参数
产品特征
规格参数
规格
| 通讯频率 | 30-60kHz |
| 到船距离 | 最大2500米* |
| 测深仪宽带频率 | 120-210kHz可配置 |
| 测深仪量程 | V1/V2 5到80米-V3 5-160米 |
| 数据更新速率 | 深度:1-8秒;深度/电池/高度/纵摇/横摇:每6秒 |
| 回声图像更新速率 | V1:1图像/秒-V2/V3:3图像/秒 |
| 纵摇姿态 | ±90° |
| 横摇姿态 | V1:±90°,V2/V3:±180° |
| 纵摇&横摇姿态精度 | ±0.1° |
| 深度分辨率 | 0.1米/0.1%精度 |
| 温度传感器量程 | -5℃到+25℃ |
| 温度精度 | ±0,1℃ |
| 电池类型 | 锂离子 |
| 电池续航 | 30-75小时(35小时为迷你型网口传感器)** |
| 充电时间 | 标准:8-12小时
快充:4小时 |
| 空气中重量 | 标准型:16公斤***
迷你型:5公斤 |
| 水中重量 | 标准型:4.1公斤
迷你型:0.9公斤 |
| 质保 | 2年(传感器&电池)**** |
| 外部尺寸 | 标准型长宽高:500*400*146mm
迷你型长宽高:406*305*165mm |
*仅作为参考
**取决于传感器通讯功率和配置
***基础版传感器平均充电时长
****Marport标准船用质保
通讯波束宽度
| 波速宽度 | 35kHz | 50kHz | 60kHz |
| -3dB | 46° | 40° | 30° |
向上和向下发射波束宽度
| 波速宽度 | 125kHz | 160kHz | 200kHz |
| -3dB | 26° | 24° | 22° |
